Αγοράστε Discount Factory High Purity Calcium Metal κατασκευασμένο στην Κίνα. Η Harvest Enterprise είναι κατασκευαστής και προμηθευτής μετάλλων ασβεστίου υψηλής καθαρότητας στην Κίνα. Το μέταλλο ασβεστίου ο κύριος σκοπός του μεταλλικού ασβεστίου είναι η επεξεργασία σε μεταλλικά σωματίδια ασβεστίου και στη συνέχεια η κατασκευή σύρματος σιδήρου ασβεστίου ή σύρματος καθαρού ασβεστίου, το οποίο τελικά χρησιμοποιείται στη διύλιση σιδήρου και ατσάλι. Ο ρόλος του είναι η αποθείωση και η αποξείδωση και η αύξηση της ρευστότητας του τετηγμένου χάλυβα και η προώθηση της ταχείας αύξησης των εγκλεισμάτων στον τετηγμένο χάλυβα, που χρησιμοποιείται γενικά για την παραγωγή χάλυβα υψηλής ποιότητας. Το μεταλλικό ασβέστιο χρησιμοποιείται ως αφυδατικός παράγοντας για την παραγωγή αλκοόλης χωρίς νερό και χρησιμοποιείται ως αποθείωση στη βιομηχανία πετρελαίου, χρησιμοποιείται για την αποξείδωση ή την αποθείωση στη μεταλλουργική βιομηχανία. Ωστόσο, οι ενώσεις ασβεστίου έχουν εξαιρετικά ευρείες εφαρμογές, ειδικά στην κατασκευαστική βιομηχανία.
Αγοράστε έκπτωση δείγμα χωρίς μέταλλο ασβεστίου υψηλής καθαρότητας κατασκευασμένο στην Κίνα. Η Harvest Enterprise είναι κατασκευαστής και προμηθευτής μετάλλου ασβεστίου υψηλής καθαρότητας στην Κίνα.
Μέρος πρώτο: Πώς να φτιάξετε
1. Ασβεστοποίηση μαρμάρου (CaCO3), κοινώς γνωστό ως ασβεστοποιημένο λευκό, σε ασβέστη (CaO).
2. Ανακατέψτε γρήγορα άσβεστο (CaO) με σκόνη αλουμινίου (AL) και χρησιμοποιήστε τη μηχανή πίεσης μπάλας για να φτιάξετε επίπεδες μπάλες μήκους περίπου 4 cm.
3. Βάλτε την επίπεδη μπάλα στη δεξαμενή μείωσης με υψηλή θερμοκρασία 1200 βαθμών και, στη συνέχεια, εκκενώστε τη δεξαμενή μείωσης.
4. Η σκόνη αλουμινίου και ο ασβέστης υποβλήθηκαν σε αντίδραση μετατόπισης υπό συνθήκες κενού και υψηλής θερμοκρασίας για την παραγωγή αλουμίνας και ατμού ασβεστίου μετάλλου.

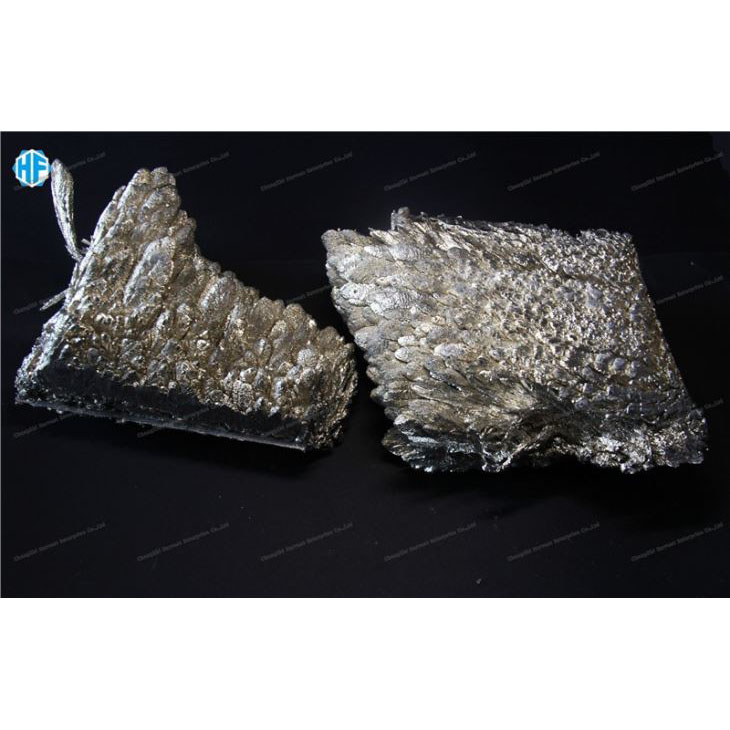

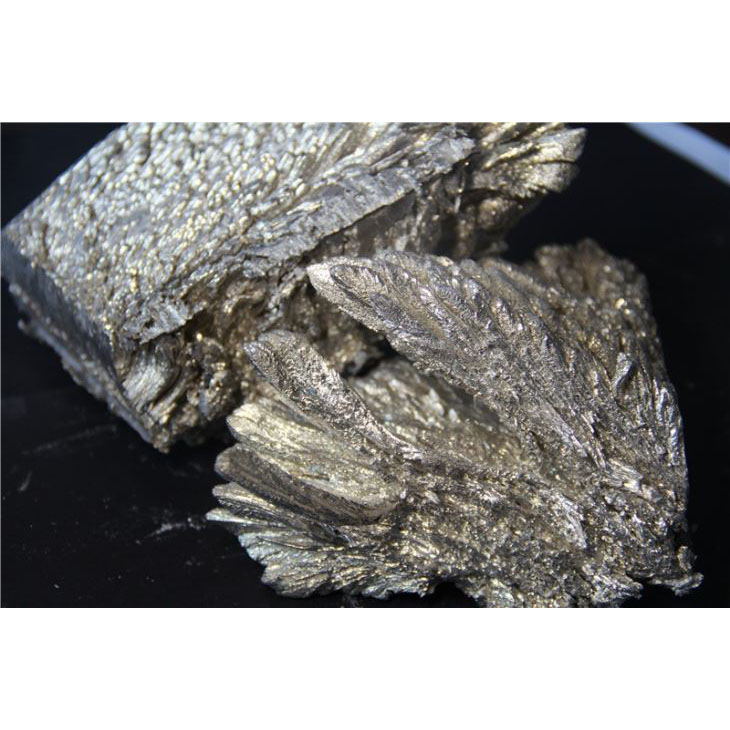

5. Οι μεταλλικοί ατμοί ασβεστίου συμπυκνώνονται στο υδρόψυκτο τμήμα της δεξαμενής αναγωγής για να σχηματίσουν μεταλλικούς κρυστάλλους ασβεστίου.
6. Μετά την ψύξη, οι μεταλλικοί κρύσταλλοι ασβεστίου μπορούν να υποστούν επεξεργασία σε προϊόντα μεταλλικού ασβεστίου των απαιτούμενων προδιαγραφών, όπως σωματίδια ασβεστίου μετάλλου και σκόνη ασβεστίου μετάλλου.
Μέρος δεύτερο: Πώς να αποκτήσετε
Γενικά, υπάρχουν τρεις μέθοδοι για να αποκτήσετε μέταλλο ασβεστίου υψηλής καθαρότητας. Μέθοδος αναγωγής, ηλεκτρολυτική μέθοδος και διύλιση ασβεστίου

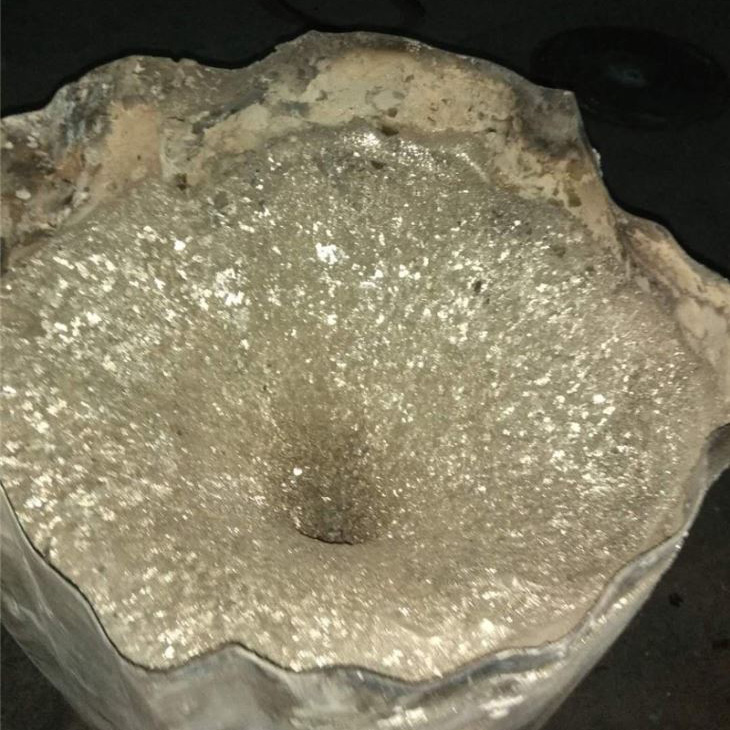

1. Η μέθοδος αναγωγής είναι η κύρια μέθοδος για την παραγωγή μεταλλικού ασβεστίου. Γενικά, ο ασβεστόλιθος χρησιμοποιείται ως πρώτη ύλη, πυρώνεται σε οξείδιο του ασβεστίου και η σκόνη αλουμινίου χρησιμοποιείται ως αναγωγικός παράγοντας. Το φρυγμένο θρυμματισμένο οξείδιο του ασβεστίου και η σκόνη αλουμινίου (αναγωγικός παράγοντας) αναμιγνύονται ομοιόμορφα σε μια ορισμένη αναλογία, συμπιέζονται σε ένα τεμάχιο και αντιδρούν υπό κενό 0,01 και θερμοκρασία 1050-1200 για να δημιουργήσουν ατμούς ασβεστίου και αργιλικό ασβέστιο (αλουμίνα). Ο ανηγμένος ατμός ασβεστίου κρυσταλλώνεται στους 750-400 ° C. Το κρυσταλλωμένο ασβέστιο τήκεται υπό την προστασία αργού για να ληφθεί ένα πυκνό πλινθίο ασβεστίου. Ο ρυθμός ανάκτησης του ασβεστίου που παράγεται με τη μέθοδο αναγωγής είναι γενικά περίπου 60%.
2. Η προηγούμενη μέθοδος ηλεκτρόλυσης ασβεστίου είναι μέθοδος επαφής. Σε αυτή τη μέθοδο, η κατανάλωση πρώτης ύλης είναι μεγάλη, η διαλυτότητα του μεταλλικού ασβεστίου στον ηλεκτρολύτη είναι υψηλή, η απόδοση ρεύματος είναι χαμηλή και η ποιότητα του προϊόντος είναι κακή (περίπου 1% του χλωρίου) κ.λπ. Για να βελτιωθούν αυτές οι ελλείψεις, αργότερα Η μέθοδος επαφής έχει βελτιωθεί στην ηλεκτρόλυση της μεθόδου υγρής καθόδου.
3. Διύλιση ασβεστίου: Ασβέστιο υψηλής καθαρότητας μπορεί να ληφθεί μετά την περαιτέρω επεξεργασία του βιομηχανικού ασβεστίου με απόσταξη υψηλού κενού. Γενικά, η θερμοκρασία απόσταξης ελέγχεται στους 780-820 ° C και ο βαθμός κενού είναι 1 × 10-4. Η επεξεργασία απόσταξης είναι λιγότερο αποτελεσματική στον καθαρισμό του χλωρίου στο ασβέστιο. Οι ενώσεις αζώτου μπορούν να προστεθούν κάτω από τη θερμοκρασία απόσταξης για να σχηματιστούν διπλά άλατα. Με την προσθήκη νιτριδίων και τον καθαρισμό με απόσταξη υπό κενό, το άθροισμα των ακαθαρσιών στοιχείων χλώριο, μαγγάνιο, χαλκό, σίδηρο, πυρίτιο, αλουμίνιο, νικέλιο κ.λπ. σε ασβέστιο μπορεί να μειωθεί στα 1000-100 ppm, δηλαδή σε υψηλή καθαρότητα 99,9% -99,99%. μεταλλικό ασβέστιο.
Μέρος τρίτο: Κύρια δεδομένα
|
Ca Min% |
ακαθαρσίες μέγ.% |
||||||
|
Ο Αλ |
Cu |
Mg |
Fe |
Mn |
N |
Σι |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Τύπος δύο: Ca Min99,5%
|
Ca Min% |
ακαθαρσίες μέγ.% |
||||||
|
Ο Αλ |
Cu |
Mg |
Fe |
Mn |
N |
Σι |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Τύπος τρία: Ca Min 99,85%
|
Ca Min% |
ακαθαρσίες μέγ.% |
||||||
|
Ο Αλ |
Cu |
Mg |
Fe |
Mn |
N |
Σι |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Τύπος τέταρτο: Ca Min 99,95%
|
Ca Min% |
ακαθαρσίες μέγ.% |
||||||
|
Ο Αλ |
Cu |
Mg |
Fe |
Mn |
N |
Σι |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Μέρος Τέταρτο: Έντυπο

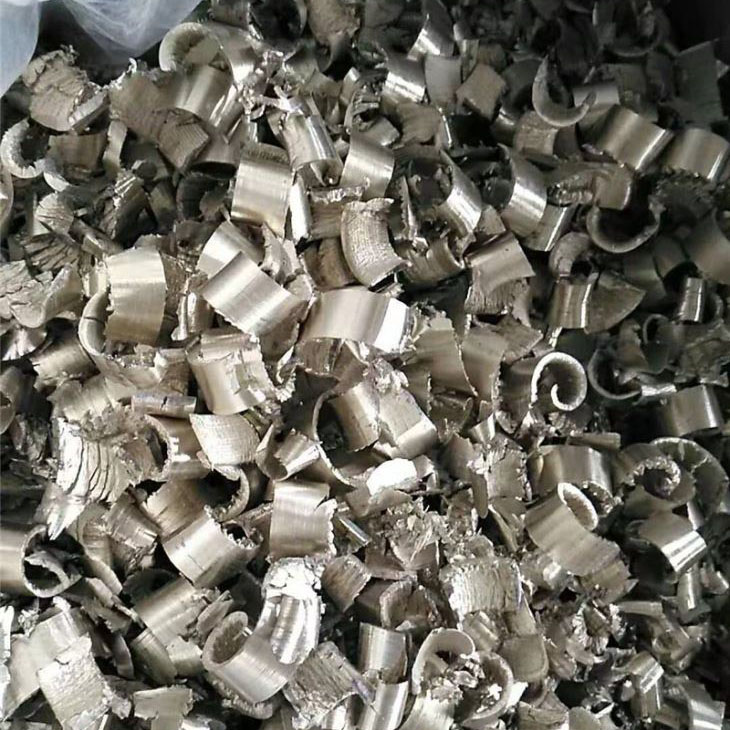

Τόρνευση: 80kg/Νέα τύμπανα,6,4MT/80τύμπανα/20âFCL; 12,8 MT/160 ντραμς/40 FCL

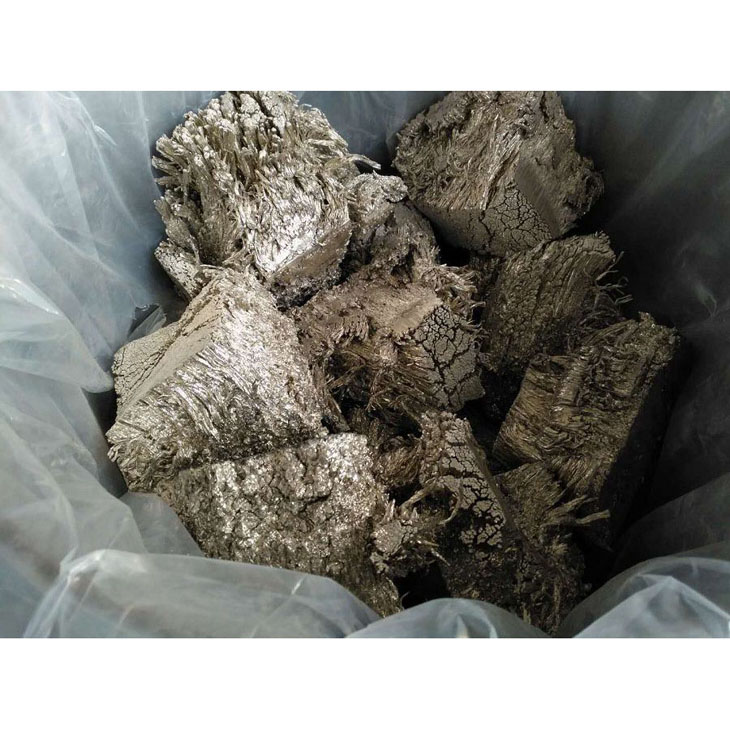

Εξογκώματα: 125kg/Νέα τύμπανα;10MT//80τύμπανα/20âFCL; 20MT/160 drums/40âFCL

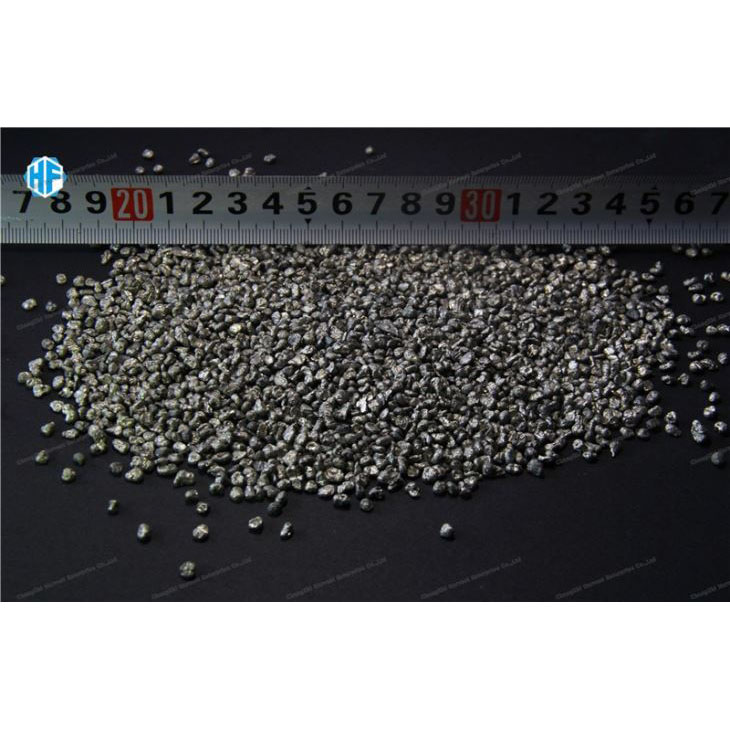

Κοκκία: 175kg/Νέα τύμπανα;14MT//80τύμπανα/20âFCL; 28MT/160 drums/40âFCL
(Προσοχή: Τα τύμπανα εσωτερικά με δύο στρώσεις πλαστικής μεμβράνης. Όλα τα τύμπανα πέρασαν τη δοκιμή του ΟΗΕ, έχουν φορτίο αργού)
